Sideband Engineers Model 33 (SBE SB-33)

Bilateral HF SSB Transceiver

    正式名 SideBand Engineers Model 33、通称 SBE SB-33 は1963年発売のアマチュア無線用トランシーバです。 80/40/20/15メーターバンドをカバーするコンパクトなSSB専用機で、送信機出力部を除きすべてトランジスタ化されています。 115Vで動作する電源回路を内蔵しており、アンテナとマイクロホンをつなげばすぐに運用することができます。 モービル運用を主眼に置いているようですが、カーバッテリーで運用するためには純正オプションのインバータを用意する必要がありました。 終段入力は音声信号のピークにおいて135Wを謳っています。

    SB-33は電源および受信回路をフルソリッドステート化しただけではありません。 回路の最大の特徴はそのバイラテラル構成にあります。 これは送信時と受信時とで同一回路を信号が反対向きに流れる構成を意味しています。 バイラテラル構成を採用したことにより、フィルタやリング・モジュレータをはじめ多くの回路ブロックが送受信共用になっています。 これにより部品点数を大幅に削減でき、軽量・コンパクト・低価格を実現しています。

    SB-33のもうひとつのセールスポイントは、コリンズ製メカニカル フィルタを採用していることにあります。 バイラテラル構成により、メカニカル フィルタは受信時のみでなく送信時にも使用されます。

    SB-33の生産はSBE発祥の地、カリフォルニア州のRancho Santa Feで始まりました。 その後SBEはSouth SanFranciscoに移転しています。 この個体にはリアパネルと元箱のどちらにも"Series SF-1"との表記があります。 これはサウスサンフランシスコ移転後のモデルを意味しているようです。 移転前のモデルには4桁の数字からなるシリアル番号が付けられ、移転後は6桁になっているとのこと。 ラボの個体のシリアルはSF-1 122681です。

    他の多くの無線機と同じく、SB-33にも生産ロットによっていくつかのバリエーションがあるようです。 上にある雑誌広告ではダイヤル盤の数字の書体とSBEのロゴが異なっていますし、 スピーカ グリルだけが着色プラスチックで他のつまみが黒色のものもあるようです。 また外装ケースのカラーもグレーのものとブルーのものがあるようです。

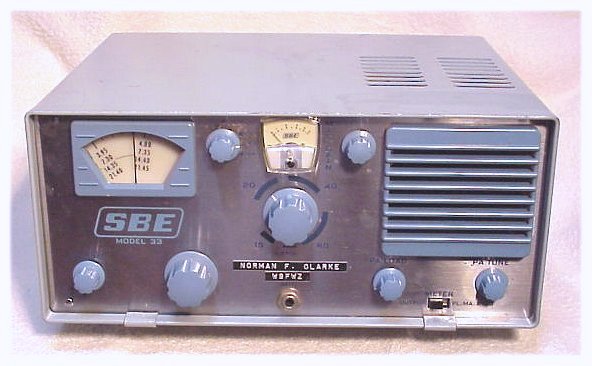

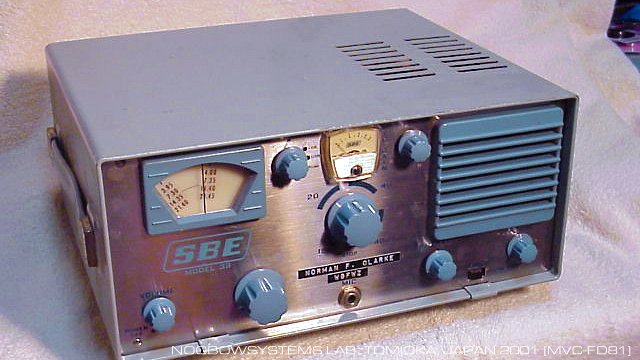

    SB-33のフロントパネルをみてみましょう。 RITもノイズブランカもSメータすらなく、装備は実に質素です。

POWER/VOLUME	スイッチつきポテンショメータで、受信音量を調整します。 反時計いっぱいで電源が切れます。

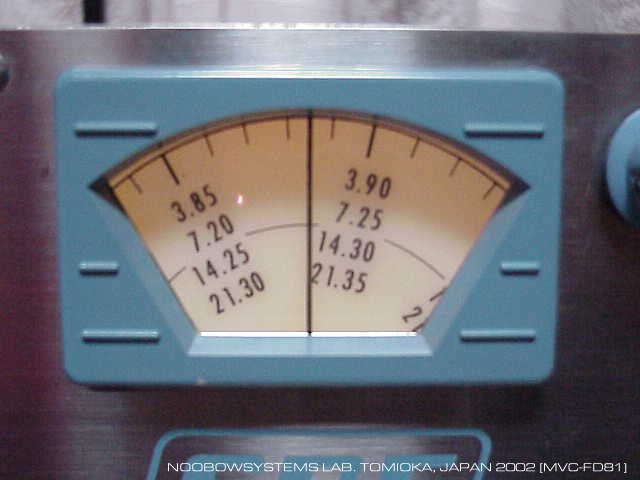

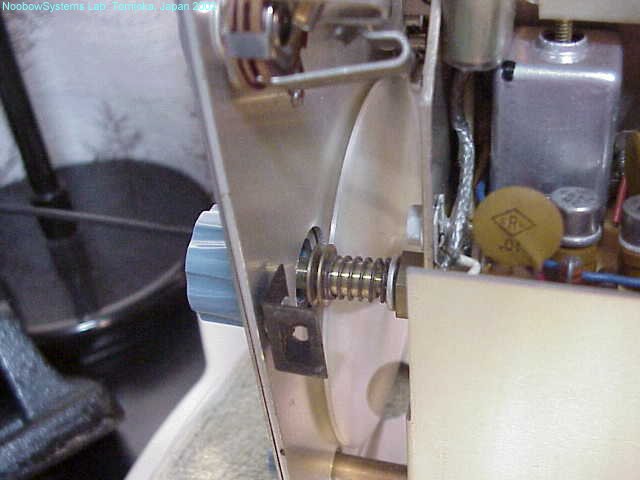

VFO	受信/送信周波数を調整します。 内部では小型の3連バリコンが回されます。
LSB/USB/TUNE	LSB/USBを切り替えます。TUNEポジションにすると連続キャリア送信状態になり、この状態でファイナルのチューニングを取ります。ロータリー スイッチがパネル裏に取り付けられています。
MIC GAIN	送信時のマイクロホンゲインを調整します。

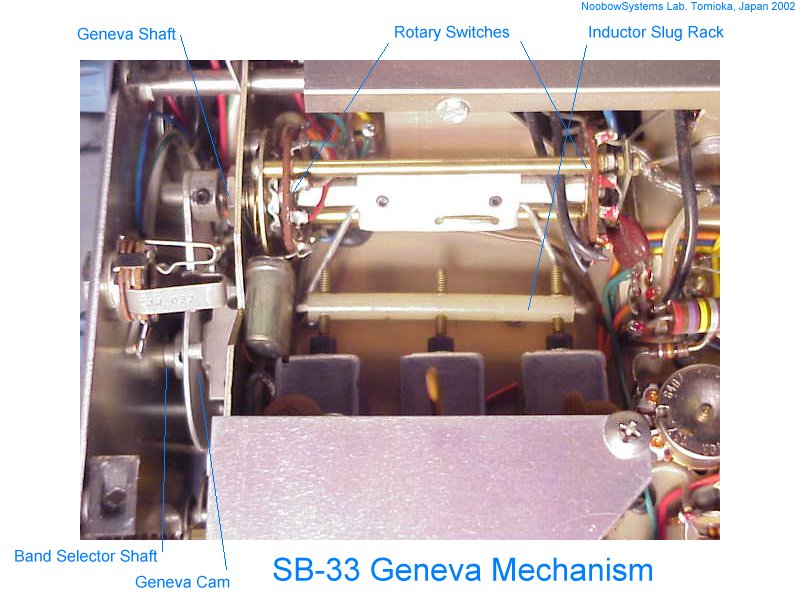

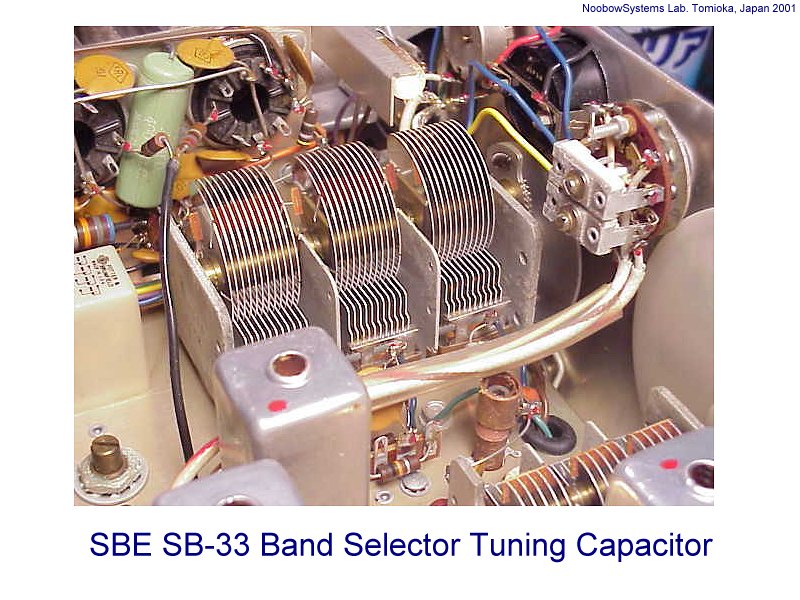

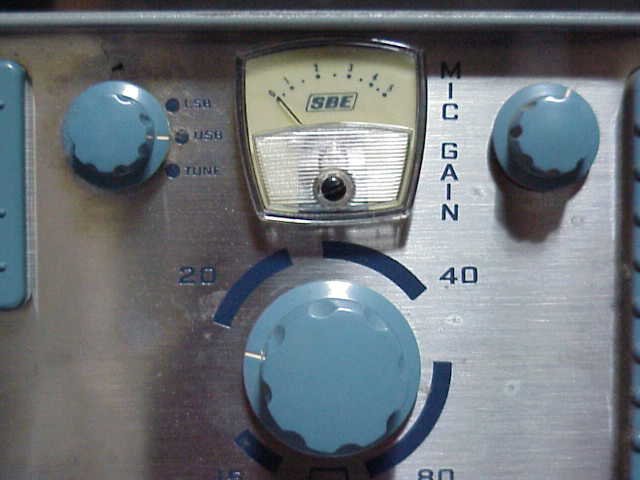

BAND SELECTOR	15/20/40/80メーターバンドを切り替え、またプリセレクタチューニングを行います。
MIC	マイクロホンジャックです。
PA LOAD	パワーアンプのロード調整です。長いネジ式シャフトを介して、シャーシ下面に配置されたトリマ キャパシタを調整します。つまみは8回転ほど廻り、反時計方向に回すとつまみ自体がわずかに手前に出てきます。
PA TUNE	パワーアンプのタンク調整です。シャーシ下面に配置されたバリコンを回します。

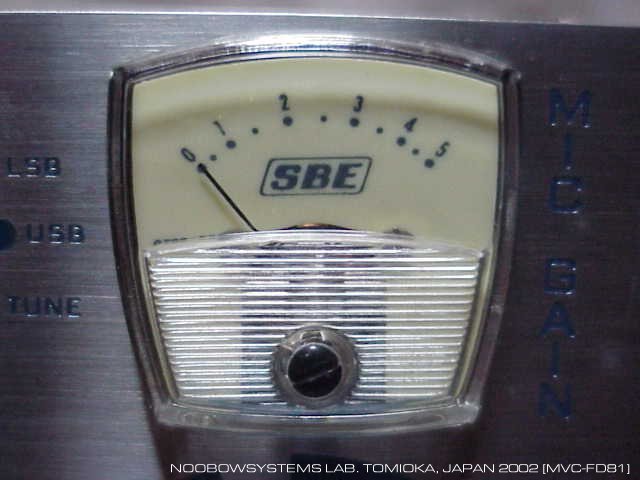

METER OUTPUT/PL.MA.x100	メータの機能切替です。 OUTPUTポジションではRF出力を測定し、PL.MA.x100ポジションでは出力管のプレート電流を測定します。

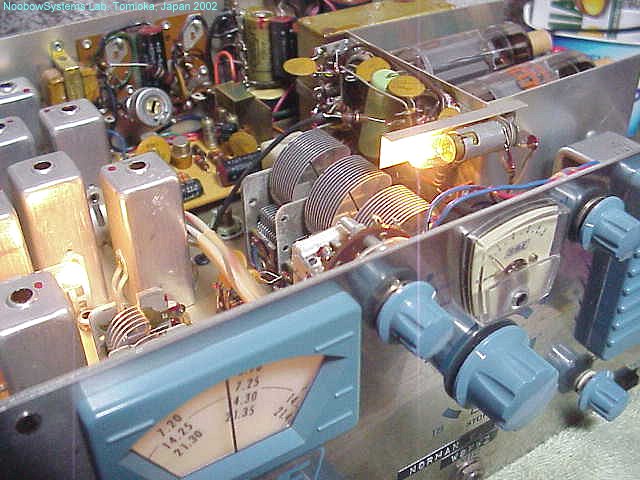

    本機の外装ケースは厚手のスチール板を筒状に鈑金加工された一体物で、 底面のセルフタッピング スクリュー4本を緩めるだけで中身を引き出せます。 フロントパネルとリヤパネルはシャーシに取り付いたままで、作業はやりやすそう。 この基本構造はSB-34も変わりませんが、SB-33では熱シールドが目的と思われる上等な作りの天板がついています。 密閉度の高いケースのためもあり内部も非常にきれいですが、その作りもたいへん丁寧なことに驚かされます。 リヤパネルの表示から、実際の製造はWebster Mfg.社で行われていたことがわかります。

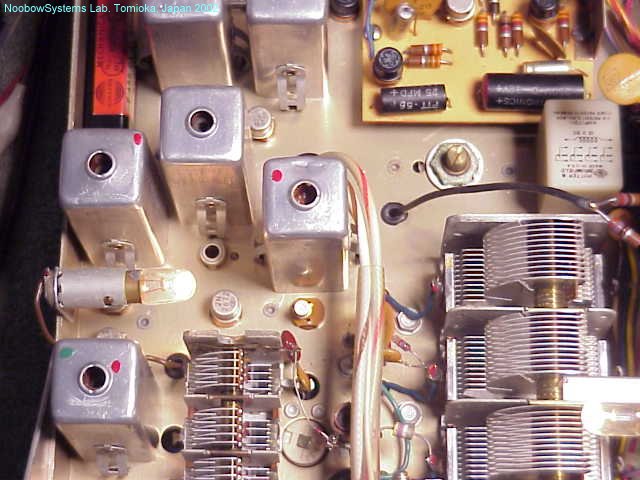

    SB-33で使用されている真空管と半導体を表に示します。 ファイナルは27GB5 水平掃引出力用ビーム出力管が2本パラレルに配置されています。

DESIGNATION	TYPE	FUNCTION	Tx/Rx	LOCATION	ACTUALLY USED
Q1	2N1305	Audio Driver	Rx	Audio Board	---
Q2	2N301	Class A Audio Power Amplifier	Rx	Rear Panel	2N2869
Q3	2N2672	HF Oscillator	Tx/Rx	OSC Board	---
Q4	2N1305	Microphone Amplifier	Tx	Audio Board	GE Black Can
Q5	2N1305	Audio Pre Amplifier	Rx	Audio Board	---
Q6	2N2672	456kHz IF Amplifier	Tx	Chassis	---
Q7	2N2672	456kHz IF Amplifier	Rx	Chassis	---
Q8	2N2672	VFO Mixer	Tx	Chassis	---
Q9	2N2672	VFO Mixer	Rx	Chassis	---
Q10	2N2672	HF Mixer	Tx	Chassis	---
Q11	2N2495	HF Mixer	Rx	RF Board	---
Q12	2N2672	RF Amplifier	Rx	RF baord	---
Q13	N/A	(not used)	---	N/A	N/A
Q14	2N1305	456kHz Oscillator	Tx/Rx	Chassis	GE Black Can
Q15	N/A	(not used)	---	N/A	N/A
Q16	2N2672	Doubller/Tripler	Tx/Rx	Chassis	---
Q17	2N2672	VFO Buffer	Tx/Rx	RF Board	---
Q18	2N706	VFO  Oscillator	Tx/Rx	Chassis	---
Q19	2N1304	AGC Amplifier	Rx	Audio Board	RCA
Q20	2N301	Voltage Regulator	Tx/Rx	Rear Panel	2N2869
V1	12DQ7	Transmitter Driver	Tx	Tx Amplifier	Raytheon
V2	27GB5 (PL500)	Transmitter Power Amplifier	Tx	Tx Amplifier	Raytheon
V3	27GB5 (PL500)	Transmitter Power Amplifier	Tx	Tx Amplifier	Raytheon
PL	TL47 x 2	Pilot Lamp	Tx/Rx	---	----

    使用されているトランジスタの概要と代替品は下表のようになっています。 なにしろ初期のトランジスタで、全てゲルマニウム・トランジスタが使われています。

TYPE	SPEC	SUBSTITUTE	REMARKS/PRICE
2N1304	Germanium NPN 25V 0.3A 0.15W 10MHz	2N635A, 2N636A, 2N1306, GE-5, SK3011, SQ7	$1.25
2N1305	Germanium PNP 0V 0.3A 0.15W 5MHz	2N440, 2N440A, 2N1307, 2N1349, 2N1351, GE-1, 30V-HG	$1.40
2N2495	Germanium PNP 40V 10mA TO-12	2N2654
2N2672	Germanium PNP TO-5 hfe=40	GE-9, J6	$1.99
2N2869	Germanium PNP 50V 10A TO-3	2N301,GE-3,  SK3009

    使用されているキャパシタの多くはセラミックとシルバード マイカですが、電解キャパシタも各部にあります。 ラボのSB-34 1号機では実際にオーディオ段のキャパシタ容量抜けがありました。 本機では今のところ顕著な異常は見られていません。

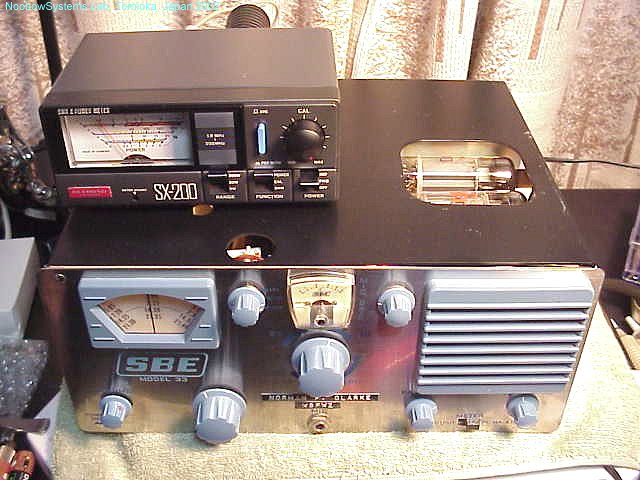

    トランジスタ機ですので、ボリューム調整兼用電源スイッチつまみを回すとすぐに動作を開始します。 電源投入の瞬間には、内蔵電源トランスが一瞬ブウンと唸り、パワーアンプ管27GB5のうち一本のヒータがぱっと眩く輝きます。 真空管のスペアは買っておいたほうが良さそう。

    受信感度は良好。 目黒MSG-2161の出力を最低の-9dbμにしても各バンドとも信号がはっきり確認できます。

( MSG-2161は実は出力信号の純度が良くなく、AMラジオなら全く気がつかないのですが、 SSB受信機の場合だと単一トーンであるべき受信音がビョ〜ンといった感じの音になってしまいます。)

    音質はお世辞にもいいとは言えません。 小型の内蔵スピーカということもありますが、長時間の使用では疲れてしまうと思いますし、 どうみてもラグチュー向きではありません。 逆に周囲がうるさいモービル運用の場合は高い明瞭度が得られ望ましいと思われます。 AGCの効きは悪く、強力な信号が入ってくるとあわててボリュームを絞る必要があります。 ただし音量は十分で、故障しているふうではありません。

    周波数安定性はSSBトランシーバとして十分に実用になりますが、 完全に安定しきっているわけではなく、温度変動によるドリフトがあります。 連続受信の状態でもゆっくりドリフトしてしまいますから、実際に送信させてファイナルが熱を発生しだすと、 その影響は容易に想像がつきます。 ショートQSOなら問題ないでしょうが、ラグチューやラウンドテーブル、 またはネットに参加するときなどは問題となるでしょう。 このトランシーバにはRITがないのも不利な点です。

    SSB機ですので信号がない時もサーッといったノイズが残っています。 アンテナをつながない状態で各バンドでバンドセレクタ兼プリセレクタを調整すると、 同調した時に当然ホワイトノイズは大きくなりますが、同調をはずしてもノイズは結構残っています。

    このテストをしていて、20mバンドつまり14MHz帯だけ他と挙動が違っていることに気がつきました。 20mバンドでは、プリセレクタの可動範囲内にホワイトノイズのピークがとれず、ノイズレベルは他よりも一段と大きくなっています。 さらに、ノイズは接触不良のような不安定な音です。 しかしシグナル ジェネレータの信号レベルはプリセレクタの調整位置で変化しますし、 感度も他のバンドとそう大きくは変わりません。 つまり、20mバンドだけ受信機由来のバックグラウンドノイズが大きいのです。 さらに、このバックグラウンド ノイズのレベルはVFOのダイヤル位置でかなり違いがあることにも気づきました。 この機械を使い始めた時にはこのノイズレベルの不安定さをバリコンの接触不良だろうと思い込んでしまっていたようです。 さて、原因はどこかな?
