Mizuho SX-1
Shortwave Preselector
|
 |
|
1974年、短波を聞きたいと思った小学生は、家にあった短波ラジオのダイヤルを回すようになります。
が、当時のポータブルラジオの短波の受信性能は日本短波放送が聞ければよい程度のものだったので、
感度・選択度・安定度・周波数読み取り精度のいずれもがとても満足できるようなものではなく、
だから自分のお小遣いと工夫でなんとかしようという製作記事が雑誌によく掲載されていました。 そのうち登場した本格的短波ラジオを買ってもらえた裕福な家の子供、 あるいは私のように毎朝の牛乳配達・新聞配達でお金を得て買った子供は、 実際に使用すると機能性能的にまだ不足があることに気づき、 それらを補うための追加装置を望むようになりました。 そこに登場した、ミズホの追加機器シリーズ。 雑誌の広告を食い入るように見つめ、なんとかして親に嘆願し、 あるいはさらに数ヶ月、凍てつく冬の夜明け前に布団から出て自転車を漕いだことでしょう。 私の場合は結局ミズホ製品を自分で買うことはできませんでした。 だから、国道沿いの怪しげなリサイクルショップでこれを見つけたとき、 もはやこれを使うべきニーズはなくなってはいたものの、 つい買ってしまったのです。 40年前の自分へのプレゼントとして。 |
 |
|
この小さな機器 - ミズホ SX-1 プリセレクタ - は
購入時の透明プラスチック袋にくるまれたまま数年間、

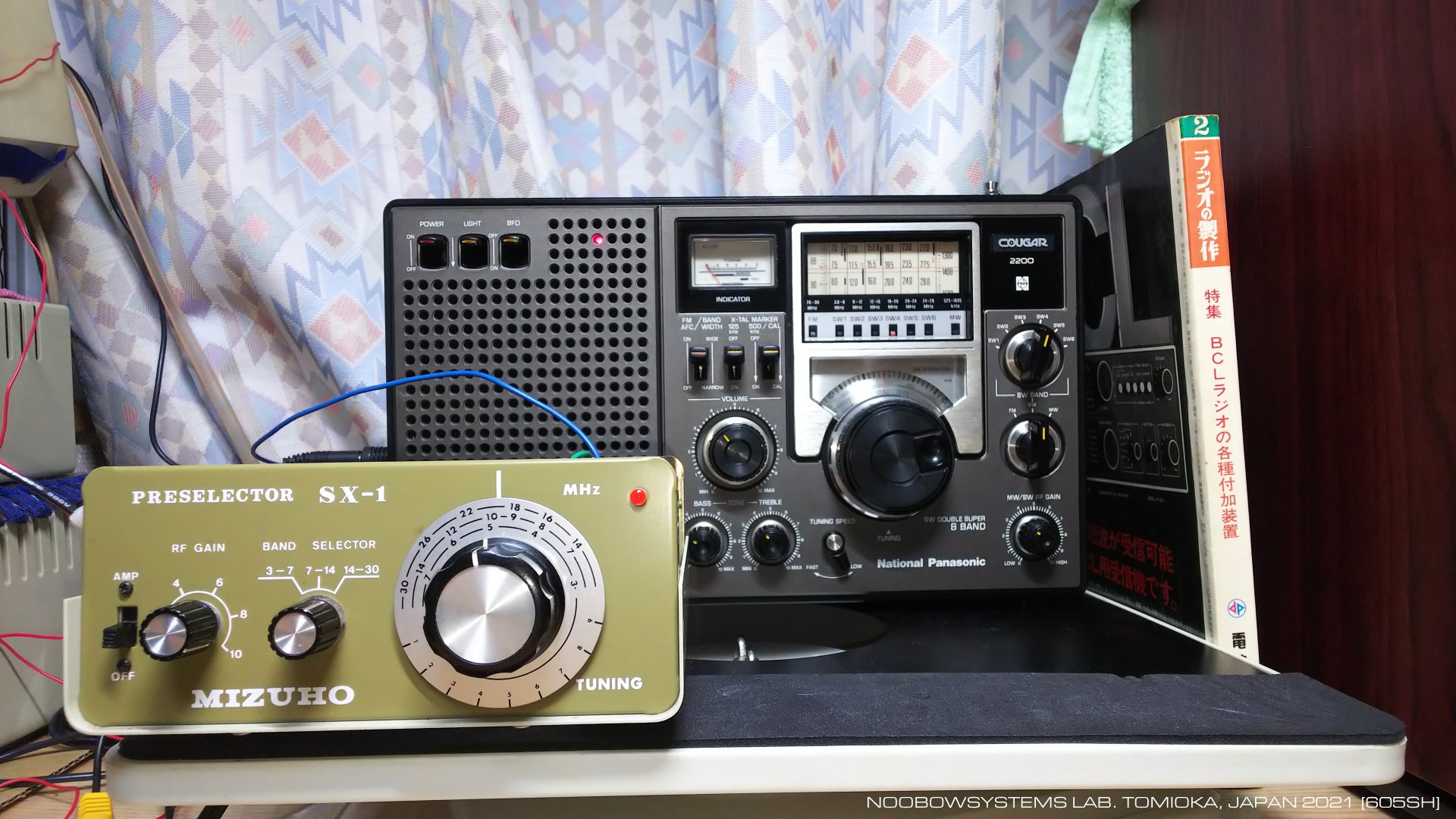

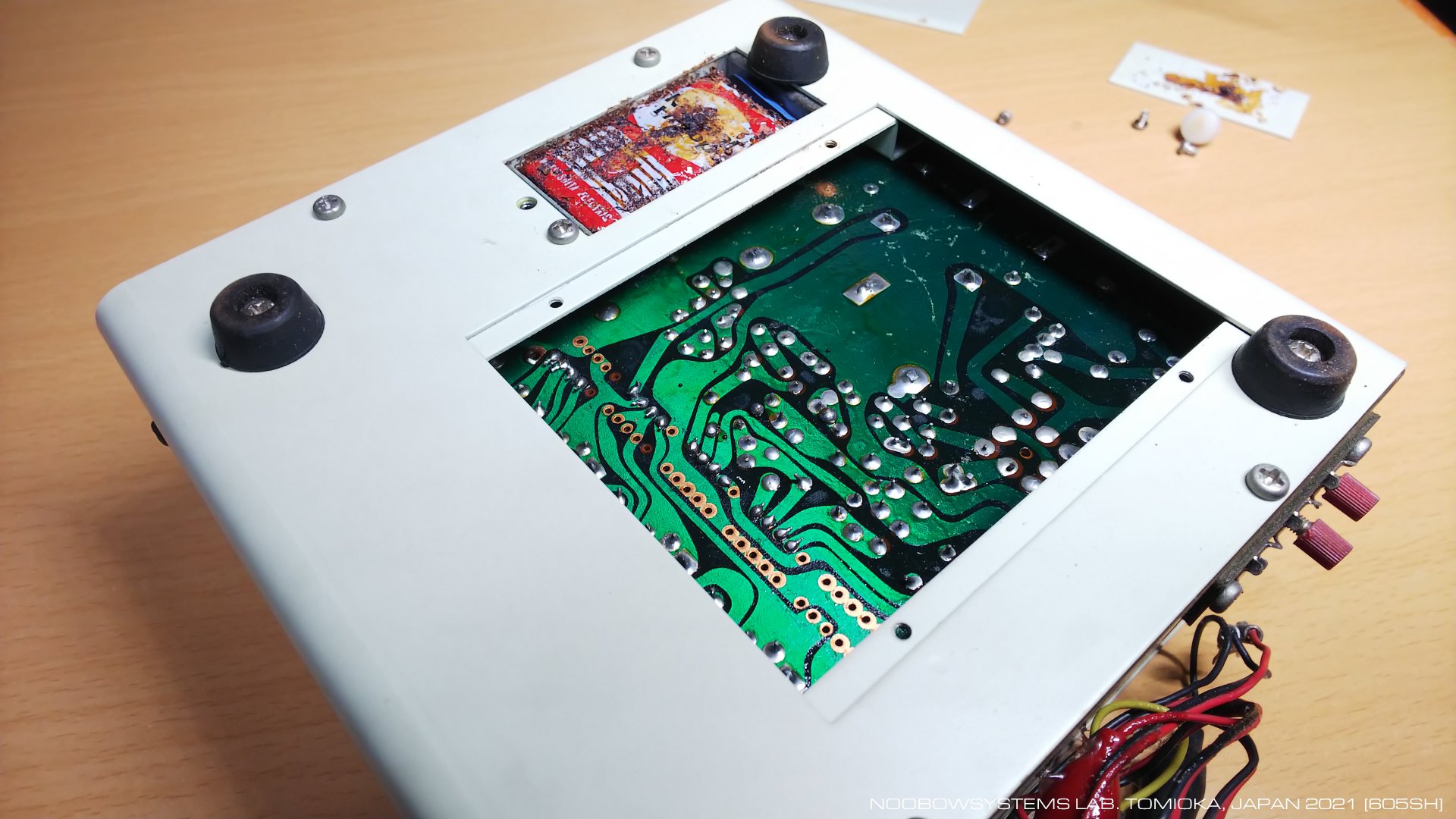

コリンズと並べられてラックにいるだけでした。 2021年09月、 RF-2200 の修理・整備を行った際、 当時最新鋭だったその短波ラジオは、 感度・選択度はポータブル短波ラジオとしてはとても素晴らしいものの、 第1周波数変換段に起因するイメージ混信がかなりあることに気がつきました。 イメージ混信妨害を低減する一つの対策は、 目的周波数以外の信号が受信機に入ってしまうのを防ぐことです。 このための装置がプリセレクタです･･･ そうだ、ウチにはミズホのプリセレクタがあるんじゃん! 試してみよう、今が出番! ビニール袋に入っていたSX-1の外装はとてもきれいな状態を保っていましたが、 電池を入れようと電池ボックスカバーを開けると、 懐かしくて泣きそうなブツ - ナショナルハイトップ006P 9V乾電池が、 ひどい液漏れとともに現れました。 |
 |
|
ミズホSX-1プリセレクタは、短波受信用アンテナと短波受信機の間につなぎ、
受信しようとする周波数だけを受信機に伝えるようにするともに、
内蔵のプリアンプで信号を増幅する装置です。

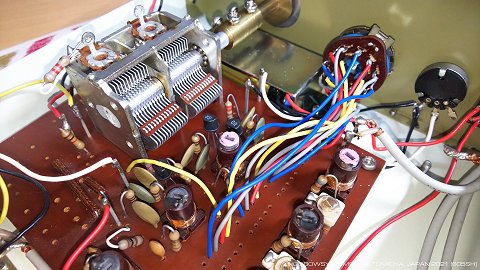

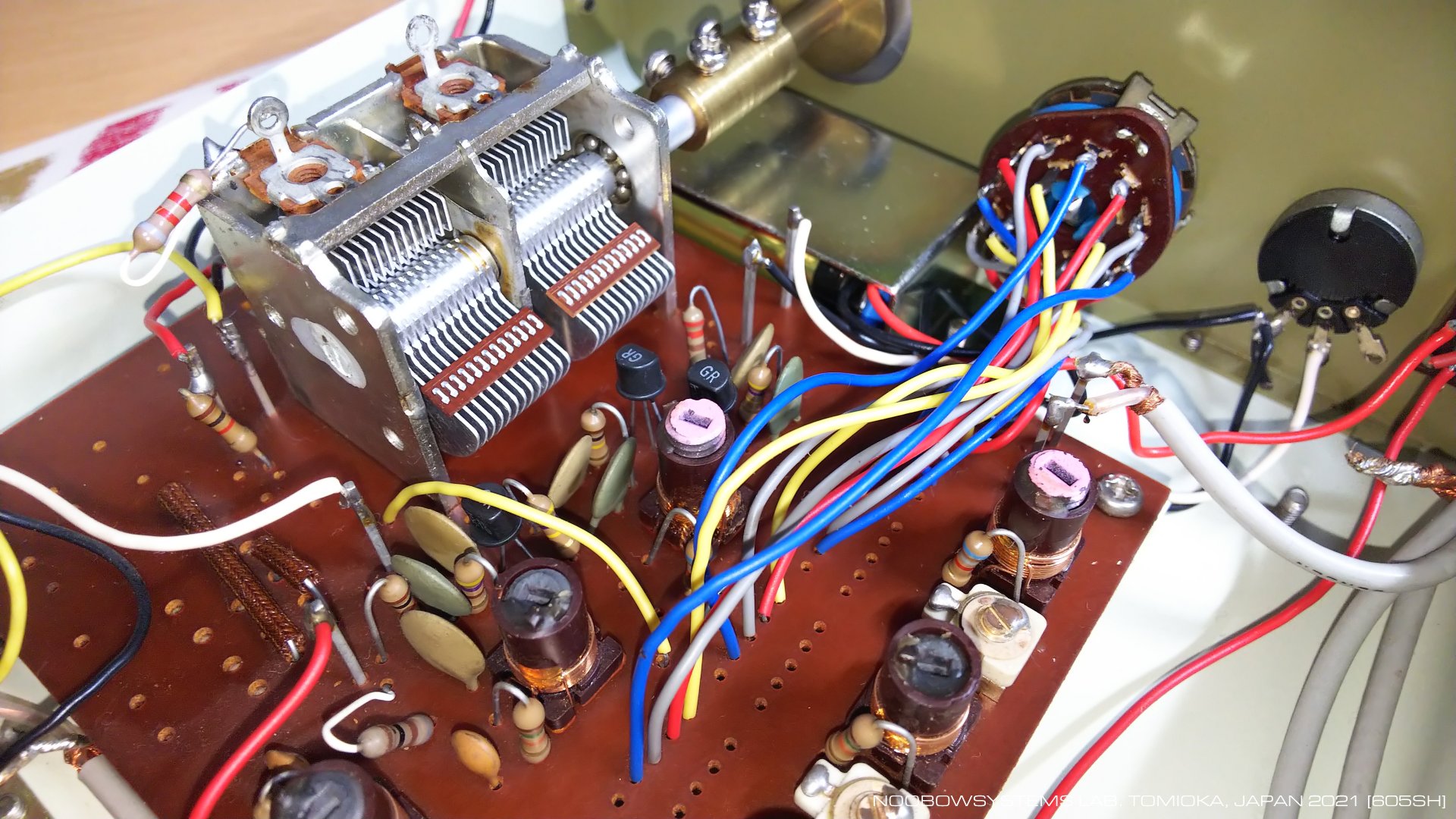

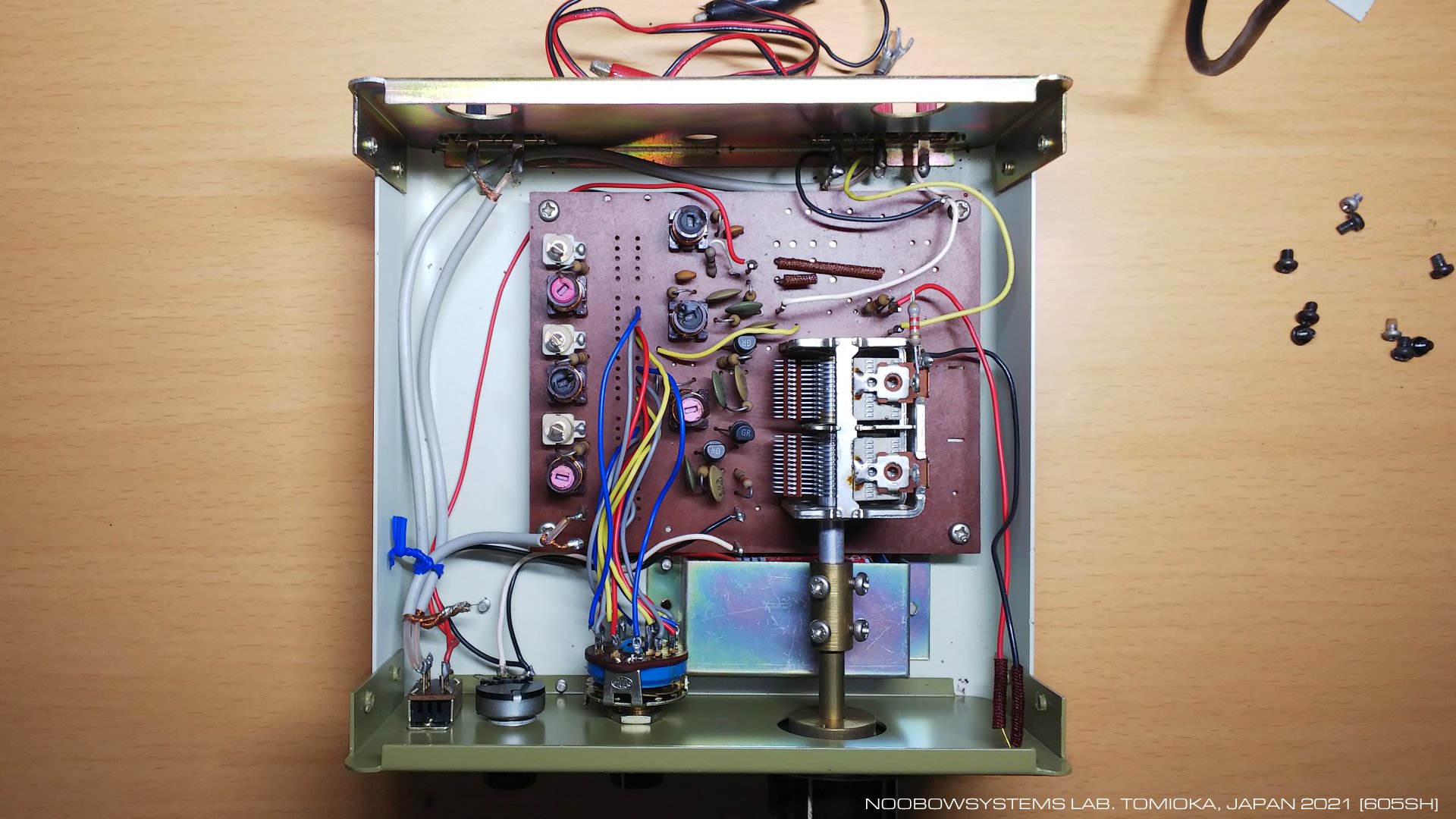

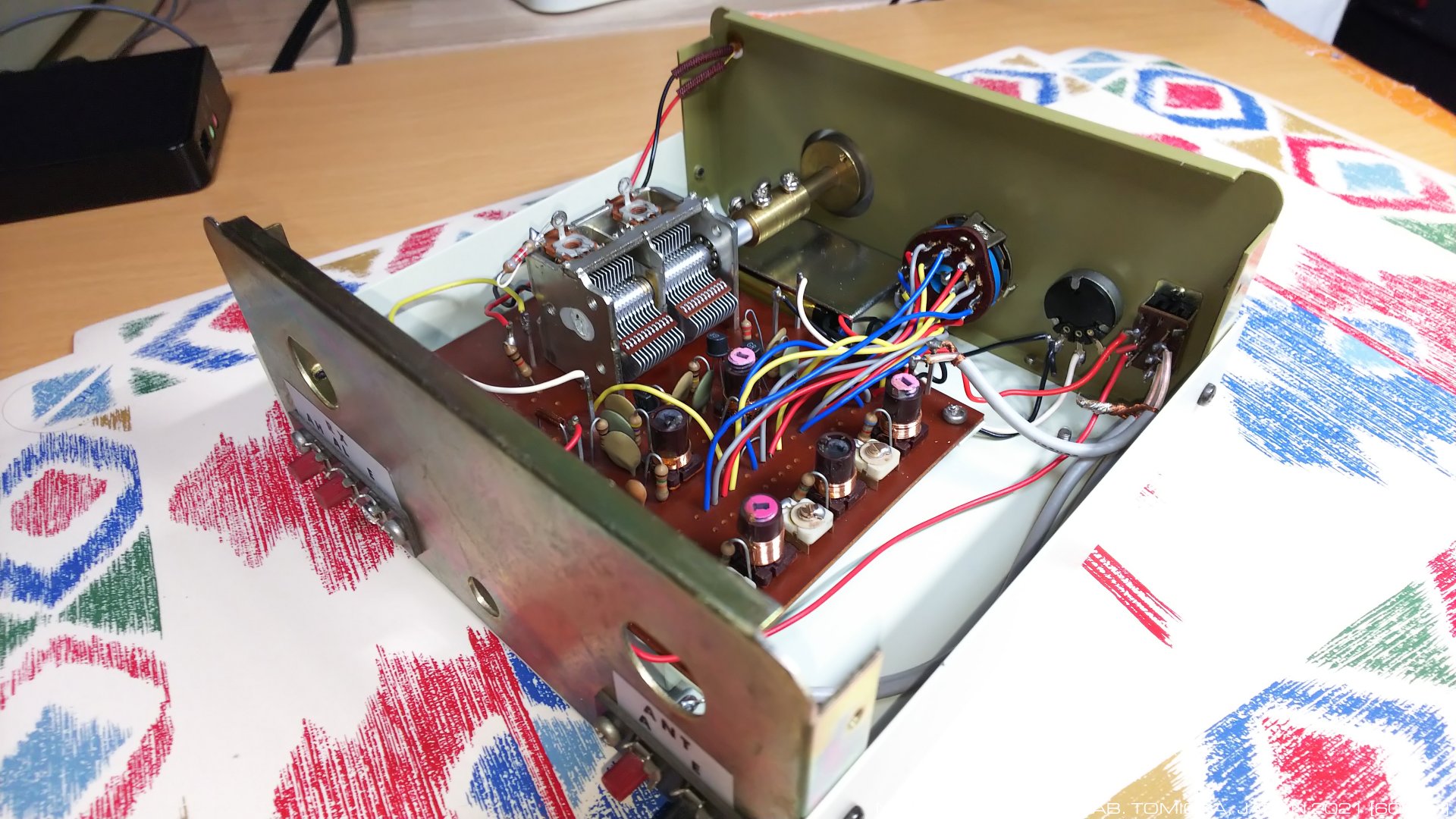

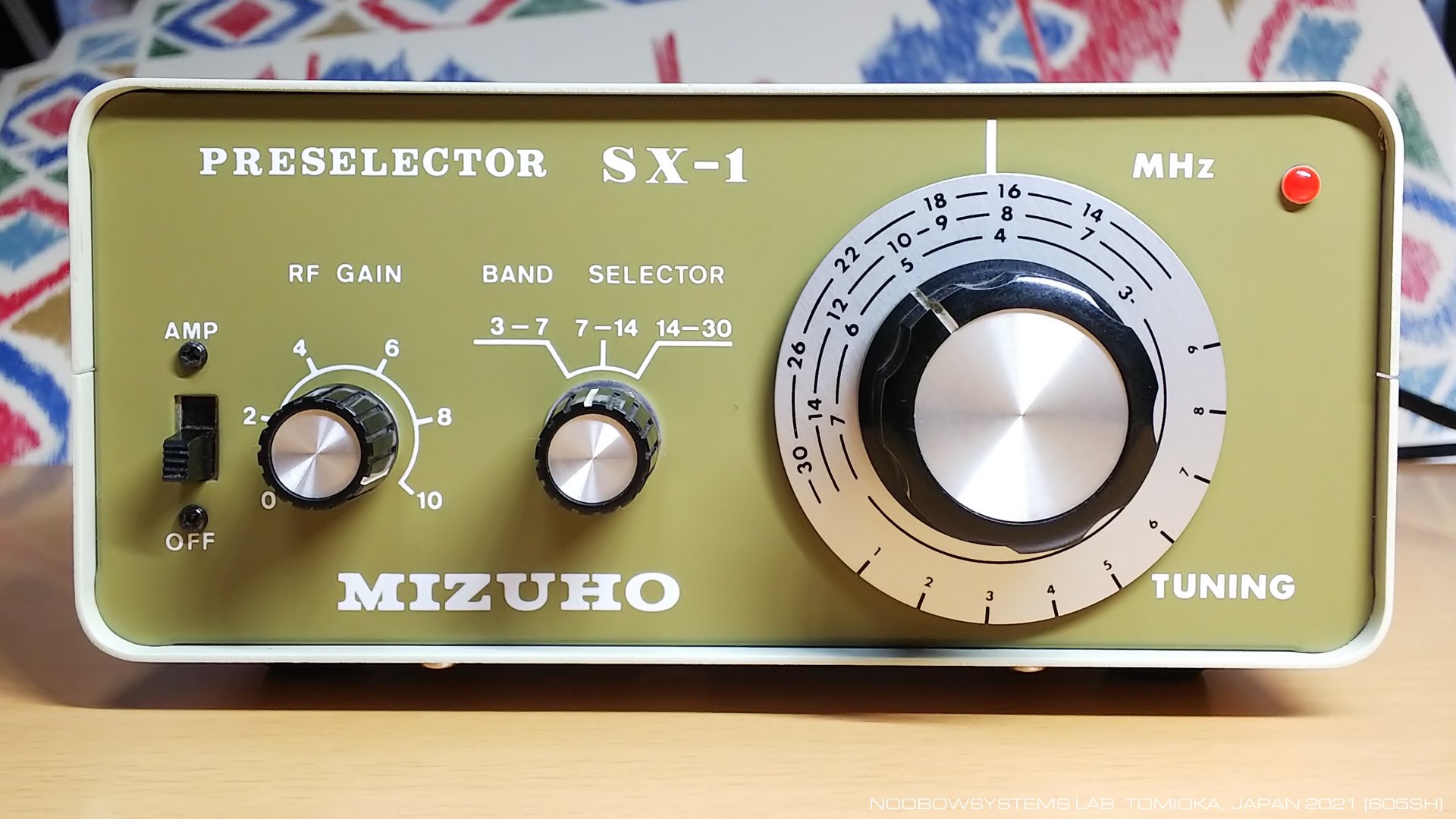

電源は006P 9V乾電池1本を使います。 リアパネルにはアンテナ接続用と受信機接続用ネジターミナルがあります。 受信機接続用ターミナルには、 通信型受信機のためのローインピーダンス端子(AL)と、 ポータブル短波ラジオ向けりハイインピーダンス端子(AH)が用意されています。 リアパネルにはM型コネクタを実装できる穴があらかじめ開いています。 フロントパネルのバンドセレクタスイッチで受信周波数バンドを選び、 チューニングノブで受信周波数に合わせます。 フロントパネルのGAINつまみでプリアンプのゲインを調整することができます。 実際にはゲイン調整つまみはプリアンプ電源ラインに直列に入れられたレオスタットです。 フロントパネルの電源スイッチをOFFにするとプリセレクタはスルーされます。 内部はご覧の通り。 シンプルで堅牢なスチールケースには同調用のギャングバリコン、 各バンド用のコイル、それにプリアンプ回路が設けられています。 チューニングノブには減速機構はなく、直接バリコンシャフトを回します。 プリント基板を見ると、本機は当初バンド切り替えスイッチはロータリー操作のスライドスイッチを使う予定だったようですね。 本機ではバンド切り替えスイッチはロータリースイッチで、プリント基板から何本ものワイヤが手配線で接続されています。 これはスライドスイッチが品切れで入手できなかったためでしょうか。 スライドスイッチよりもロータリースイッチのほうが部品コストが安い、としても、 これだけの手配線を行う工数は部品代よりも高くついてしまったことでしょう。 おそらくマイナーチェンジ機と思われるSX-1Dでは、 ロータリー操作のスライドスイッチが使用されていて、 またSX-1では A - E のみだったアンテナ入力が AH - AL - E となり、 短いワイヤアンテナでも性能が出るようになっています。 SX-1は受信専用の装置であり、トランシーバには使えません。 トランシーバ用としては発展型モデルのSX-59があり、 内蔵されたリレーを外部トランシーバからON-OFFすることによって送信時にはスルーできるようになりました。 |
 |
|

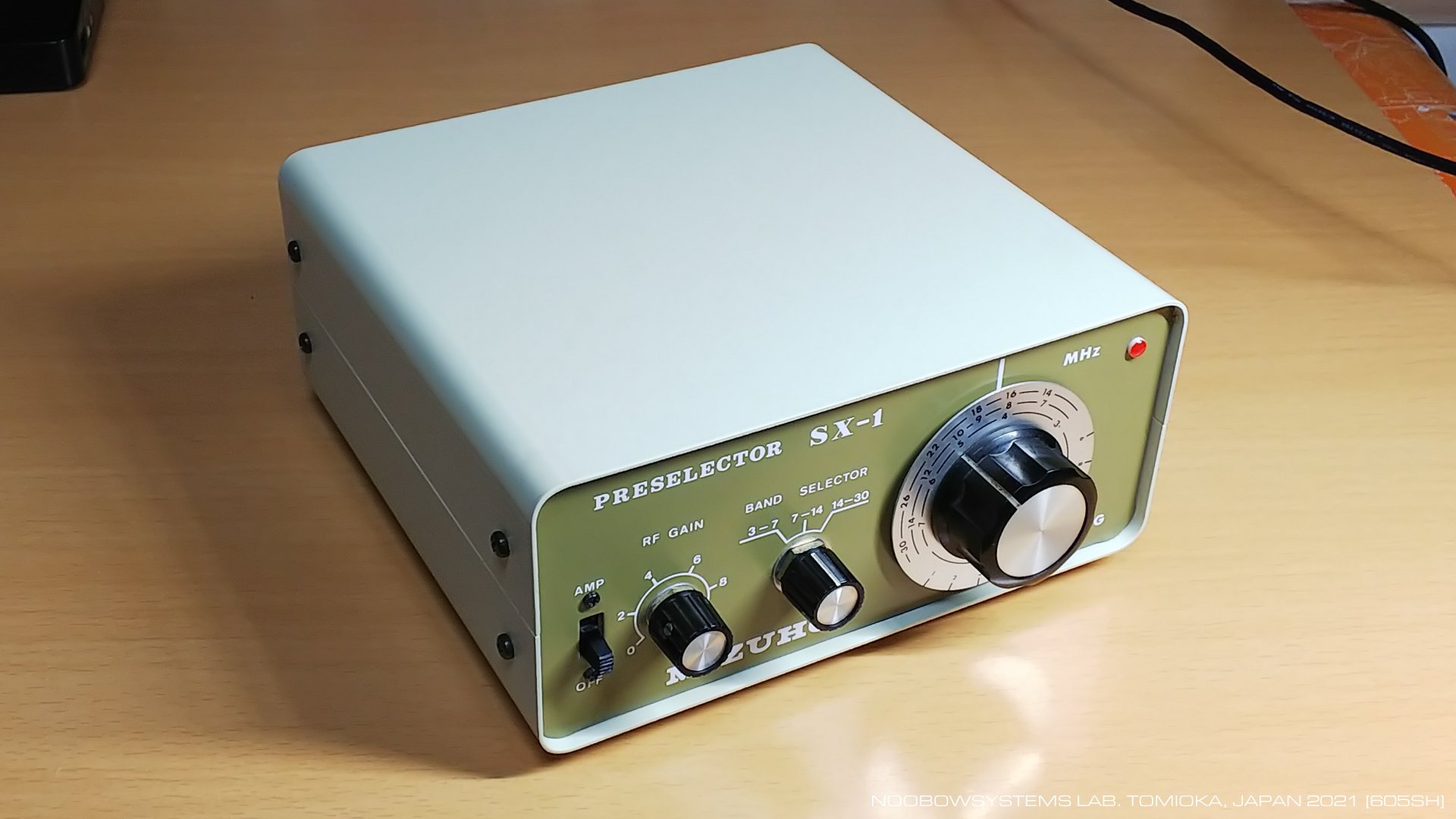

液漏れでサビた電池ケースと電池コンパートメントカバーを削り、ケースをシンプルグリーンでお湯洗いして、
外装はきれいになりました。
006P電池ホックは程度の良い中古品に交換。
組み上げて、実戦復帰準備良し。 |
 |
|
さっそくRF-2200につないでみたのですが･･･
えっと･･･なんかいまいち。 3-7MHzバンドでは、プリセレクタとしてきちんと動作しています。 フロントパネルのTUNINGつまみを受信機側の受信周波数に合わせれば、 内蔵プリアンプが効いてプリセレクタなしに比べてはるかに強力にSメータが振れます。 しかし、受信機のSメータが大きく振れるというだけで、 了解度は一向に変わりません。 これは要するにみのラボの受信環境とアンテナが悪くて･･･ 今はテスト用のランダムワイヤーでしかありません･･･ ノイズも一緒に増幅してしまうため。 むしろ聴感上は、SX-1を通した方がノイズが大きく聞こえてしまいます。 プリアンプを通しているのでこれはありうる話ですが、 でもはっきりとノイズが増えてしまうというのはなあ。 それでもRF-2200の4MHz離れたイメージ抑圧には効果があるはずと予期したのですが、 ほぼ効果がありません。 これは、RF-2200はプラスチックケースで、 かつアンテナ回路がホイップアンテナ動作に主眼を置いたハイインピーダンスであるため、 強烈な信号は受信機に直接飛び込んでしまっているため、のようです。 バンドセレクタを7-14MHzにセットすると、 TUNINGつまみの同調の効きはとても弱くなってしまいます。 本当に効いているのかな? と思える程度でしかありません。 プリアンプのゲインもほとんど得られていない様子。 わざわざ006P乾電池を消費するメリットは感じられません。 さらにバンドセレクタを14-30MHzにすると、 もはやTUNINGつまみは全く効きません。 スイッチをOFFにするのが最良、という状態です。 |
 |
|
3-7MHzバンドではプリアンプは電圧比で5倍ほどのゲインを出しているので、
使われているクラシックな3個の接合型FET 2SK19はどれも正常なのでしょう。
基板上のコイルコアはいずれも生産時の調整固定措置がいまもそのままなので、
前オーナーがコアをいたずらに回してしまったというふうでもありません。 もし故障しているのならバンドセレクタロータリースイッチの接触不良が一番ありそうですが、 そんなこともなさそうです。 あるいはコイルが断線したか、トリマキャパシタが傷んだか? なさそうだなあ…。 となるとこれは本機の実力? いやあ、さすがに14-30MHzバンドでアッテネータにしかならないというのはいくらなんでもありえないでしょ? やはりFETがボケてきている、というところなのかもしれません。 今回はいったん作業は中断して、 いつの日にか取り組むことにします。 憧れのSX-1は再びラックの飾りに。 2021-09-15 実使用においてメリットなし 作業中断 再度保管品の扱いに |
 |
|
トリオTS-820Sの第5回目修理
が一段落したので、
つぎは仕掛かり感がどうしても消えない
スカイセンサー5800
の、3巡めの作業をしましょう。
でもその先にこちらの調べをつけておくことにします。
ミズホSX-1プリセレクタ。
もしこれが調子よく動けば、
イメージ妨害にとても弱いスカイセンサー5800の強い味方になるに違いありません。 例によってこのページを読み返します。 前回テストは2021年9月でしたね。 今回は基板を取り外して回路図を描き、 動作原理を理解したうえで原因調査をはじめることにします。 2026-01-12 作業開始 |
 |
|

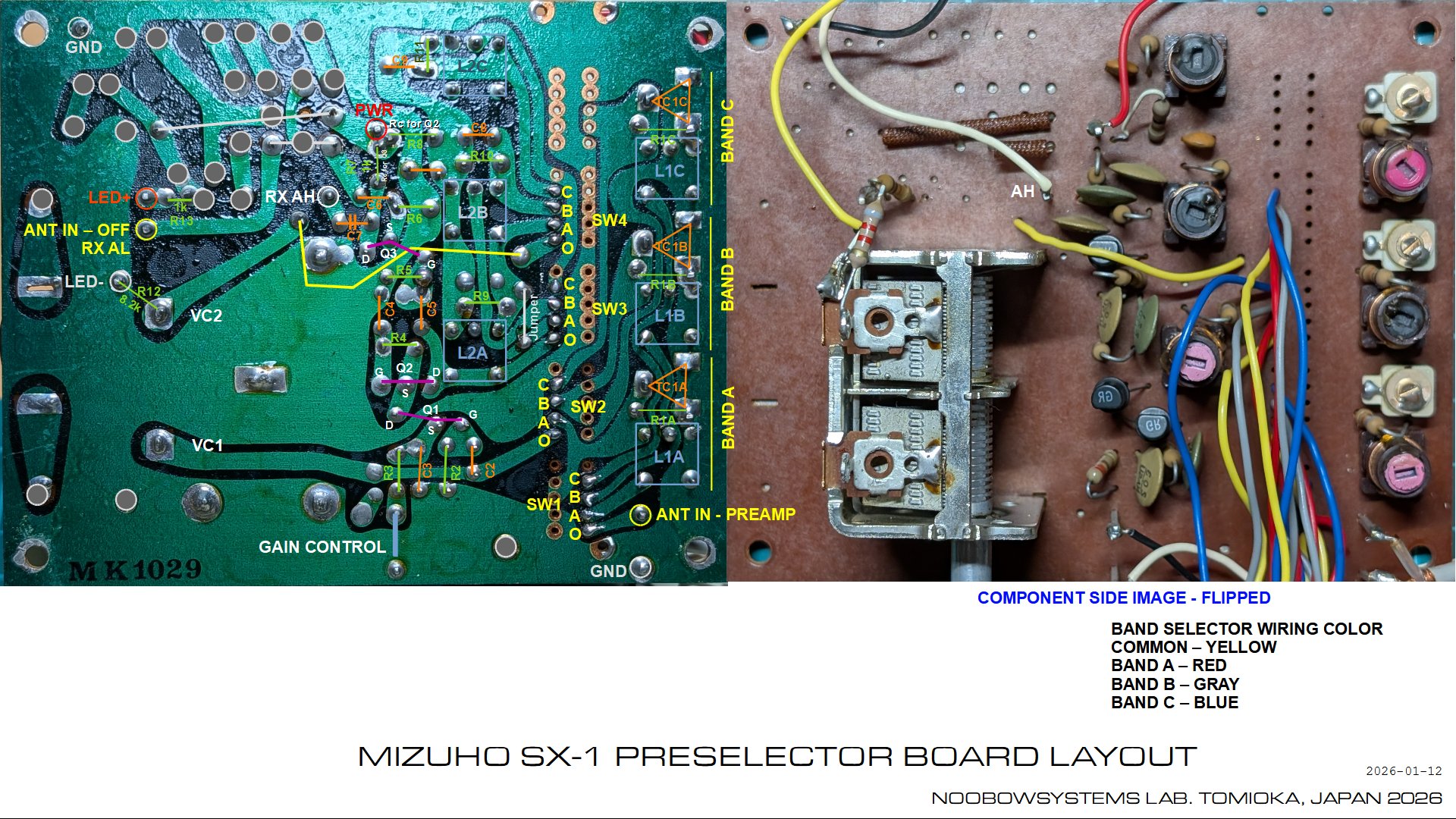

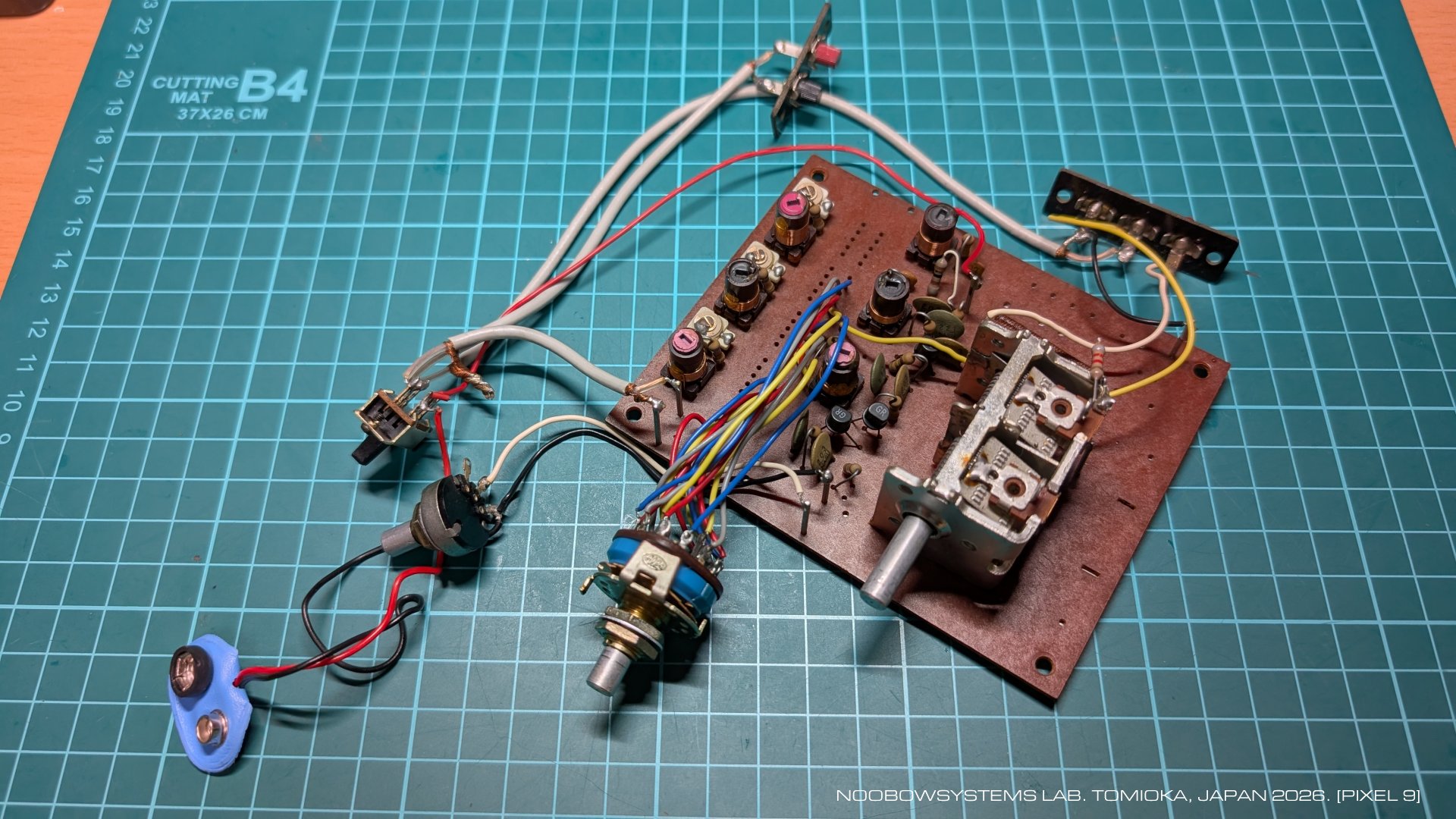

取り外した基板の写真を撮り、
部品番号を振りながらパターンを追い、

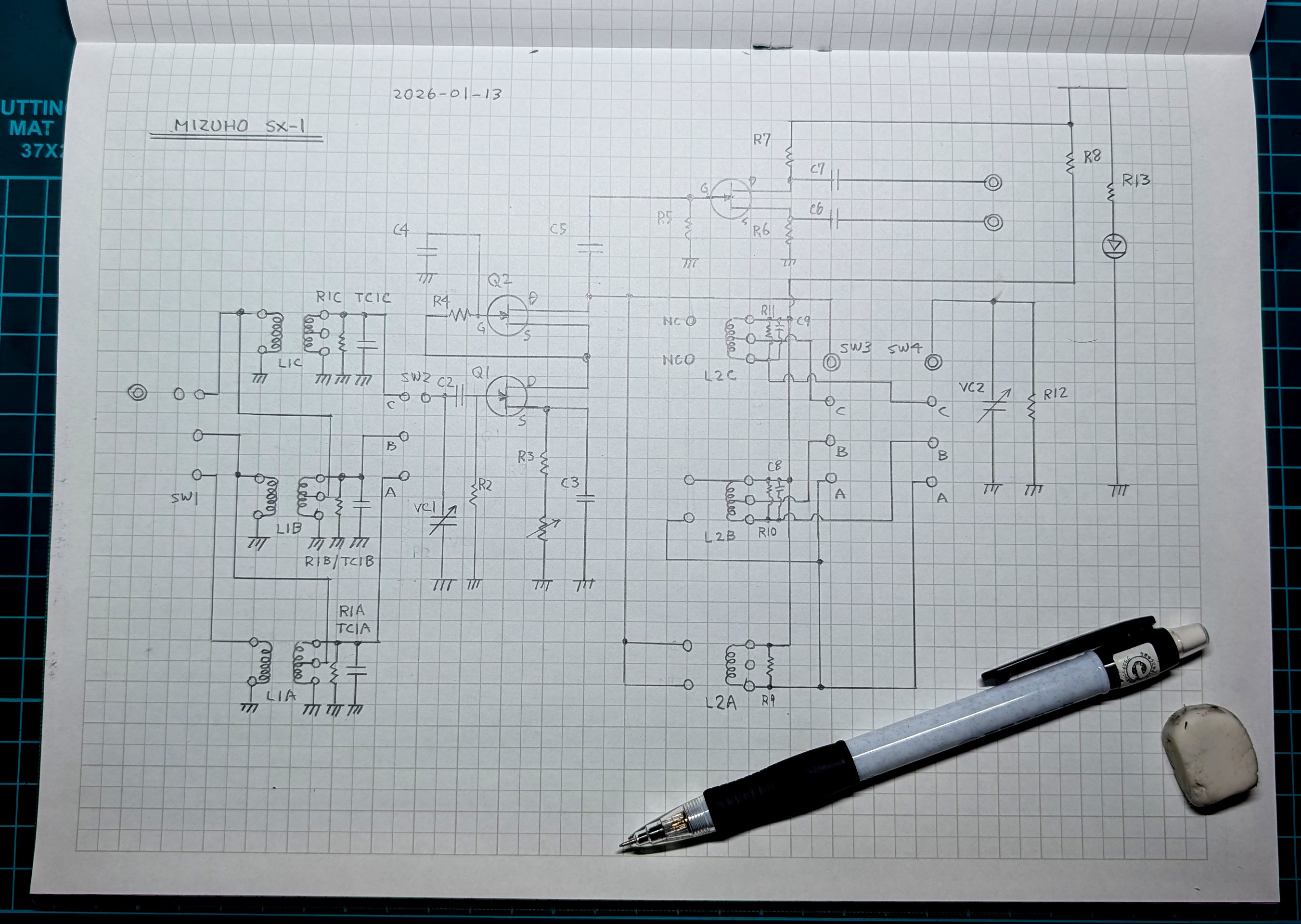

回路図を描いていきます。 すると、故障の原因が見えてきました。 故障の原因で一番多いのがこれであると多くの文献にも描かれている原因 ― 自分が間違っていた可能性が出てきました。 フロントパネルのスライドスイッチには "AMP - OFF"と表示されていましたから、 このスイッチはプリアンプのON-OFFを切り替えるものであり、 OFFポジションにしてもプリセレクタの同調回路は働くものと思い込んでいたフシがあります。 そうではなく、プリセレクタ機能はプリアンプがONの状態でなければ働かないのです。 スイッチがOFFのときはSX-1は内部回路が完全スルーになります。 回路図を書きながら、バンドセレクタスイッチや各コイル巻線の導通などを点検していきますが、 異常は見つかりません。 |
 |
|||
|
描きあがった回路図を、レイアウトを取り直して清書。
仕組みがわかりました。
とくに受信機につなぐ側の出力段。
なるほどね、そういう仕組みなのね。 プリアンプの入力側と出力側に同調回路があり、 2連のバリコンで同調が取られます。 各バンドのコイルには並列に抵抗が入っていますが、 これは同調操作が敏感になりすぎないようにするQダンプ抵抗でしょうか。 たしかに、たとえば41メーターバンドで局を探る場合に、 9.6MHzと9.8MHzでいちいちSX-1のダイヤルを合わせ直さなければならないとしたら、 それは面倒でしょうね。 でもそれは、せっかくのプリセレクタの効きを弱めることにもなってしまっているはずです。 |
 |
|

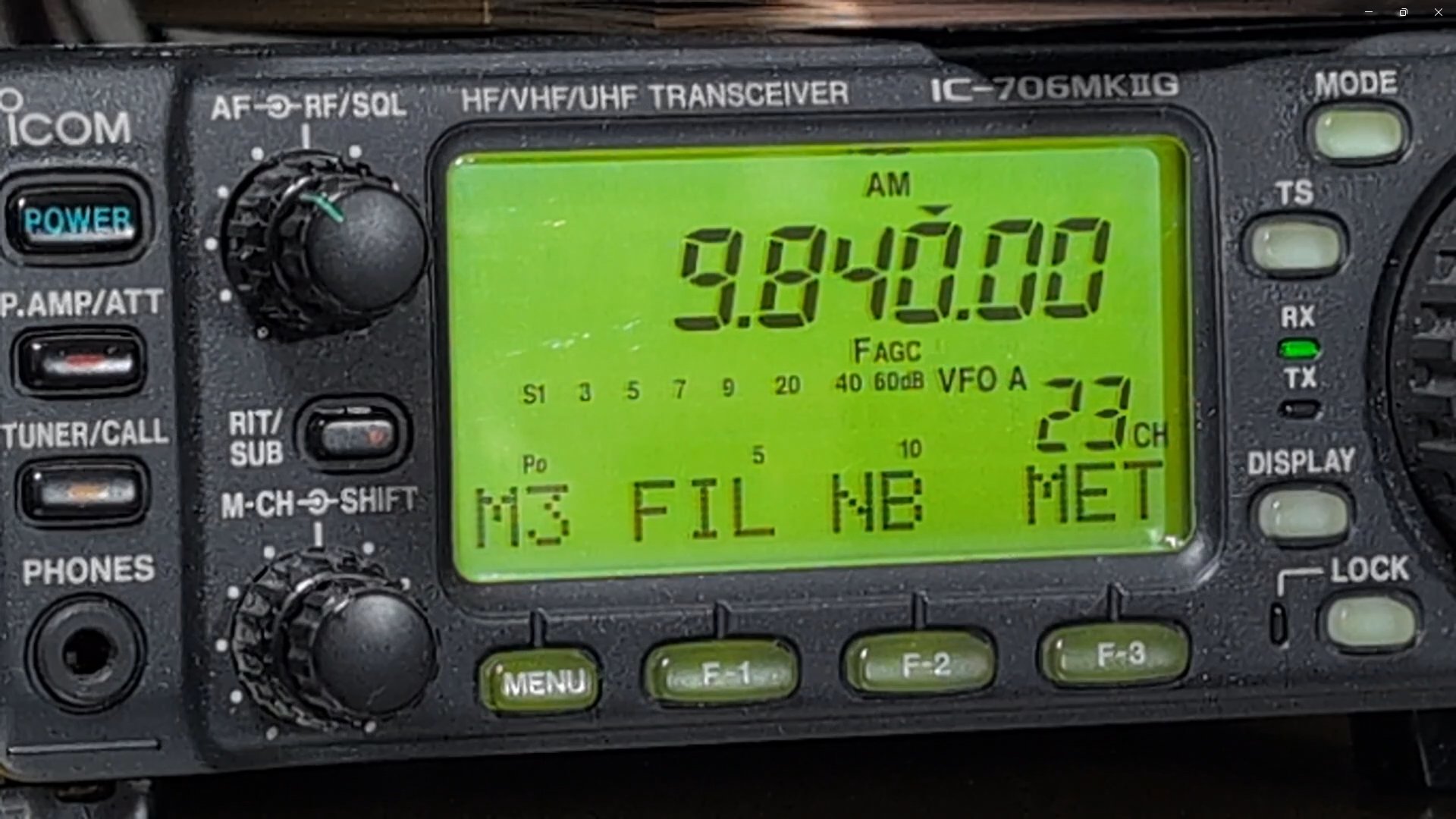

中のしくみが理解できたうえで電池をつなぎ、
IC-706MkIIGMを受信機として仮配策でテストしてみると・・・
SX-1、ちゃんと動作しているよ! 右の動画では、S9+10dB振ってベトナムの声放送が入感していますが、 SX-1のチューニングを外すと信号強度がS1まで落ちています。 2026-01-14 |
 |
|

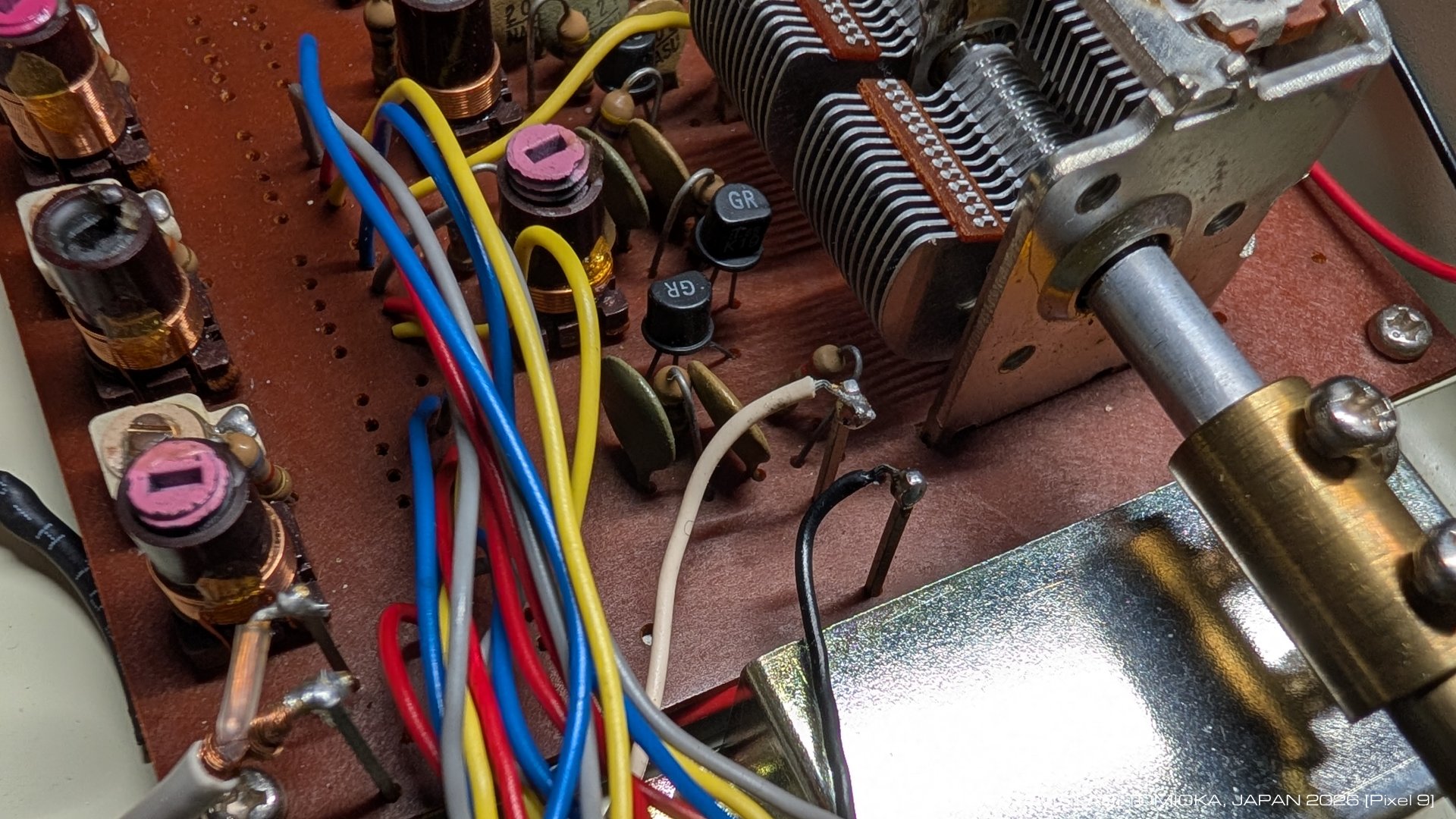

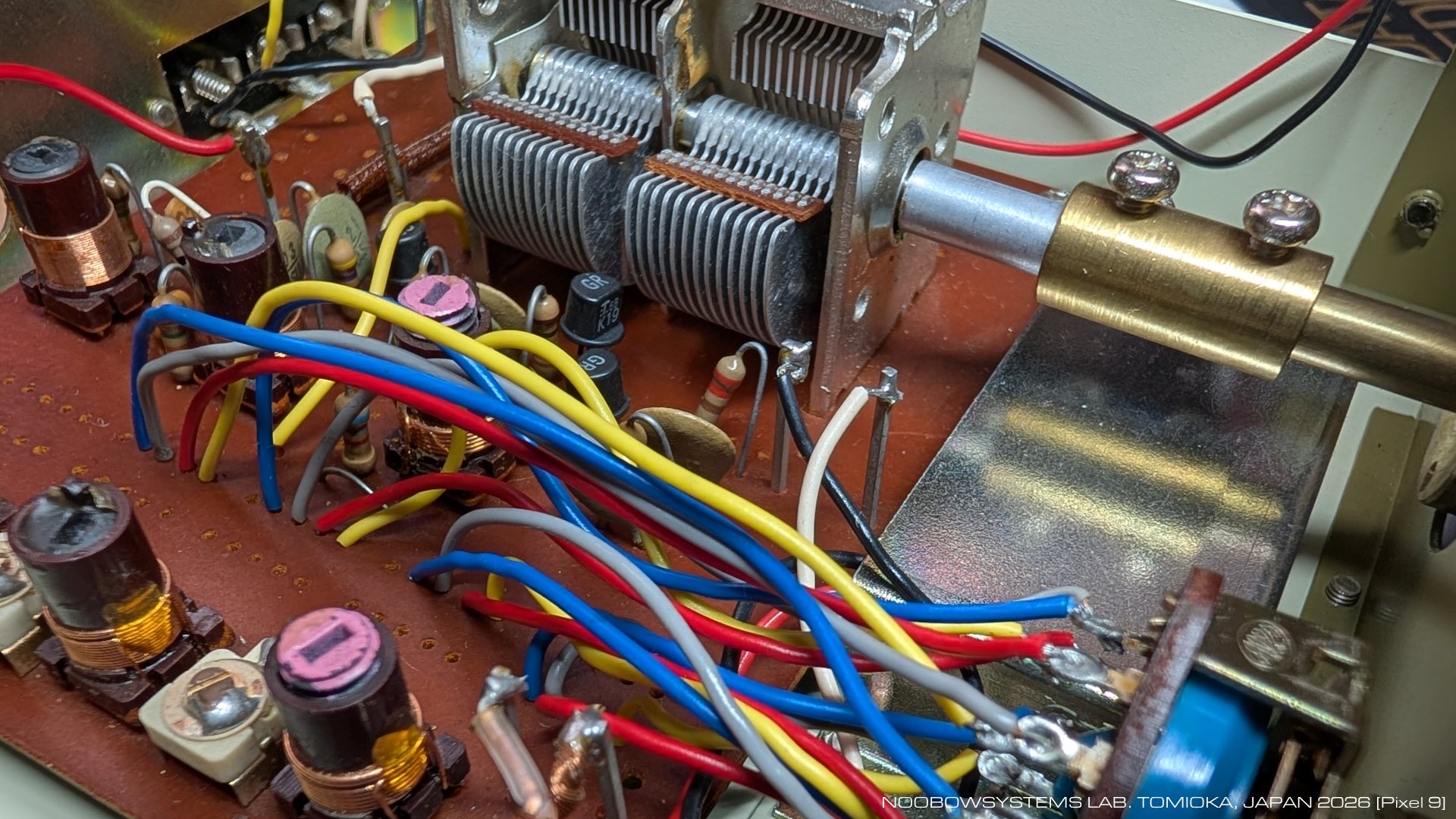

実機から回路図を起こしている途中で気がついたのですが、
プリアンプゲインコントロール用ポテンショメータの配線。
アンプ用FET Q1のソース抵抗をレオスタット接続したポテンショメータで変化させるという簡易的なものです。 原理的にはこのポテンショメータの接続には向きがないのですが、 実機ではポテンショメータのグラウンド側ターミナルには006P乾電池ホックのマイナスの黒線がつながっています。 ですから明らかにそれはコモングラウンドラインなのですが、 そこから伸びた黒色ビニール線はプリント基板上のグラウンドパターンではなく、 FET Q1のソース側に入っています。 ポテンショメータの、本来ならFETのソース側に行くべきターミナルからは、 白色のワイヤが伸び、 プリント基板のグラウンドパターンにつながっています。 要するに黒の線と白の線が反対になって基板につながっているのです。 入手直後の写真を見てもそのようになっているので、 生産時からこの状況だったか、 あるいは当初オーナーが改造したか。 しかしはんだ付けは生産当時のものであるように思われるし、 そのように改造するべき理由は全く思いつきません。 |
 |
|||
|
このままの状態だと、
ゲインコントロールつまみを時計回りいっぱいでフルゲインにしたときは違いが出ないのですが、
ゲインを下げる方向につまみを回すと、
パイロットランプが暗くなったり、
いろいろ変なことが起こります。
はたしてこれは当初設計の考え方なのかなあ?
でもそれなら、ワイヤの黒と白の色分けが不自然ですよね。 ともあれ、白と黒を反対にしてつなぎ直し。 スライドスイッチをAMP ONにすればパイロットランプは安定して点灯しますし、 プリアンプのゲインコントロールもスムースに動作します。 なんなんだろうね。 この状態で中身をケースに組み戻し。 上側カバーは開けたままですが、 実運用テストをはじめることにします。 |
 |
|

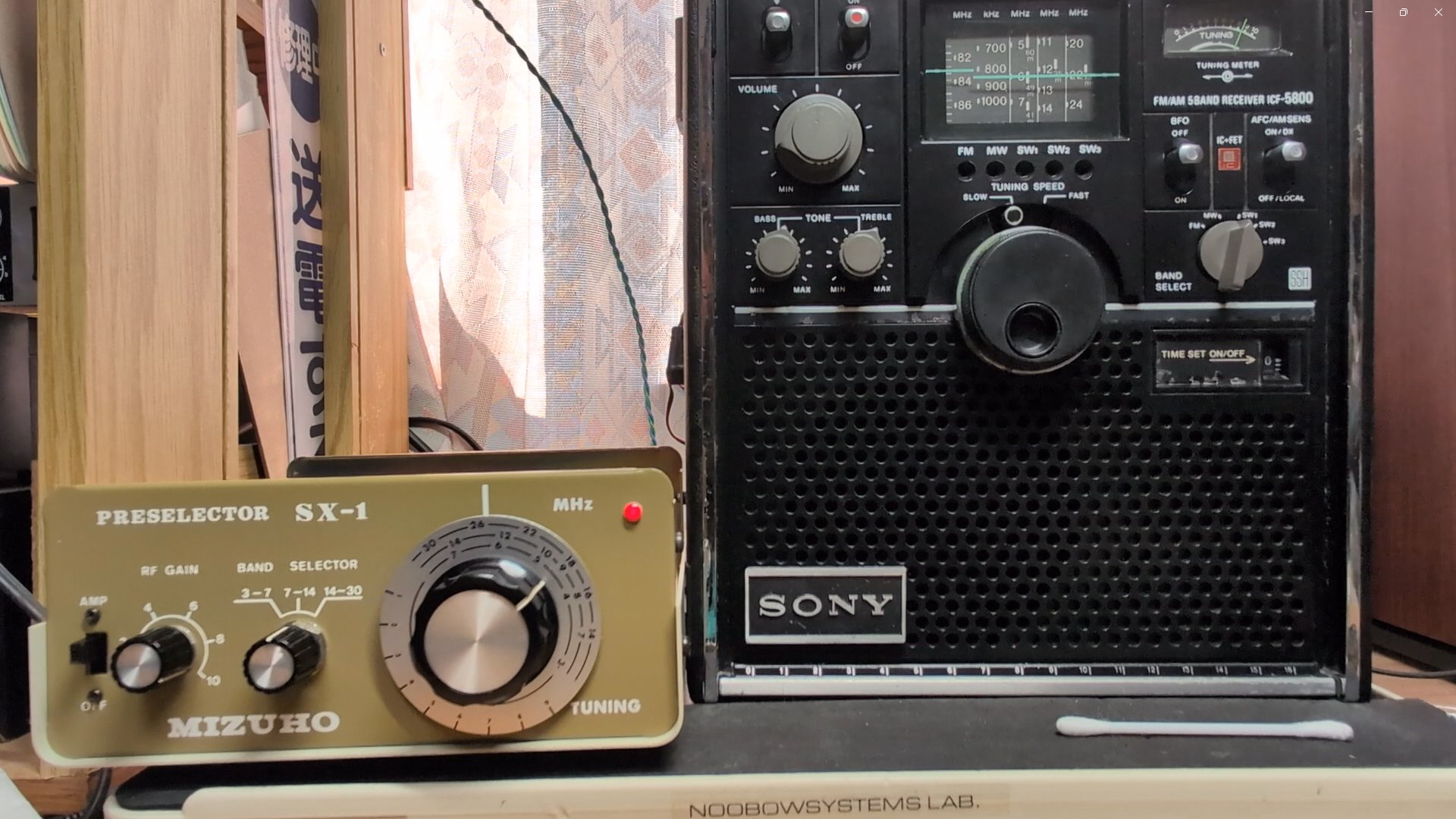

いよいよ当初目的、
スカイセンサー5800
を引っ張り出してプレセレクタのテスト開始。 仕組みからして過度な期待はしないでおきますが、 どうしてSX-1は狙い通りの動作をしています。 条件がよければイメージ混信をほぼ気にならないレベルにまで排除できます。 右の動画の例はすこし極端かもしれませんが、 5800の欠点の一つ、低調波イメージの混信。 13.750MHzの信号が、 ICF-5800のダイヤル位置6.420MHzで聞こえてしまっています。 (13750 / 2) - 455 = 6420 14MHzと6.5MHz。 さすがにこれだけ離れていれば、SX-1でばっさり落とせます。 ほかにもいくつもの実用上問題となるイメージ妨害の状況で、 SX-1はかなり状況改善してくれます。 イメージ混信がない、つまり5800の受信周波数プラス910kHzに他の信号がない場合でも、 イメージ周波数上にあるノイズを削ぎ落してくれるので、 スルー時に比べるとノイズが一回り減ります。 これはかなりうれしい効果。 |
 |
|

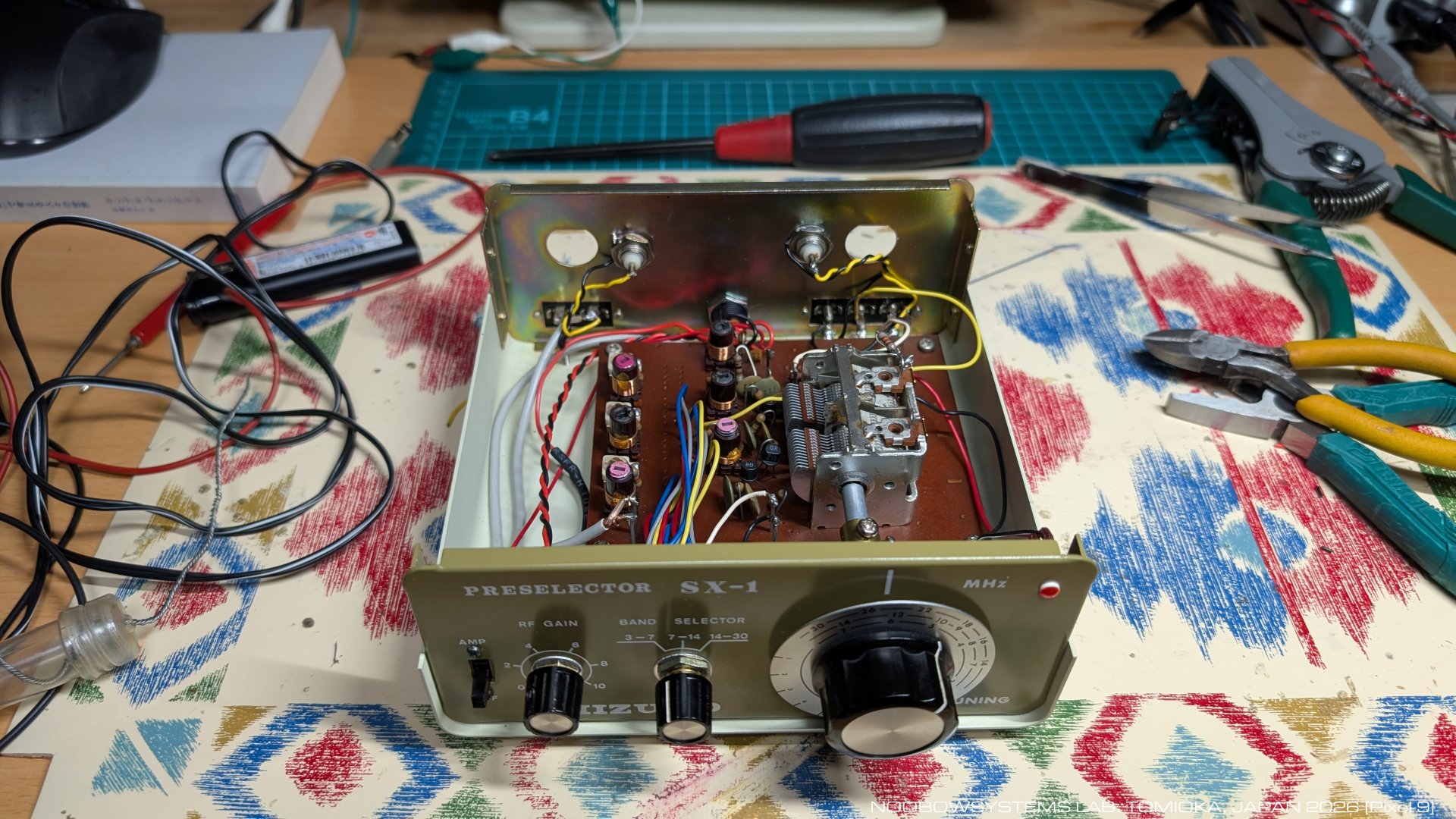

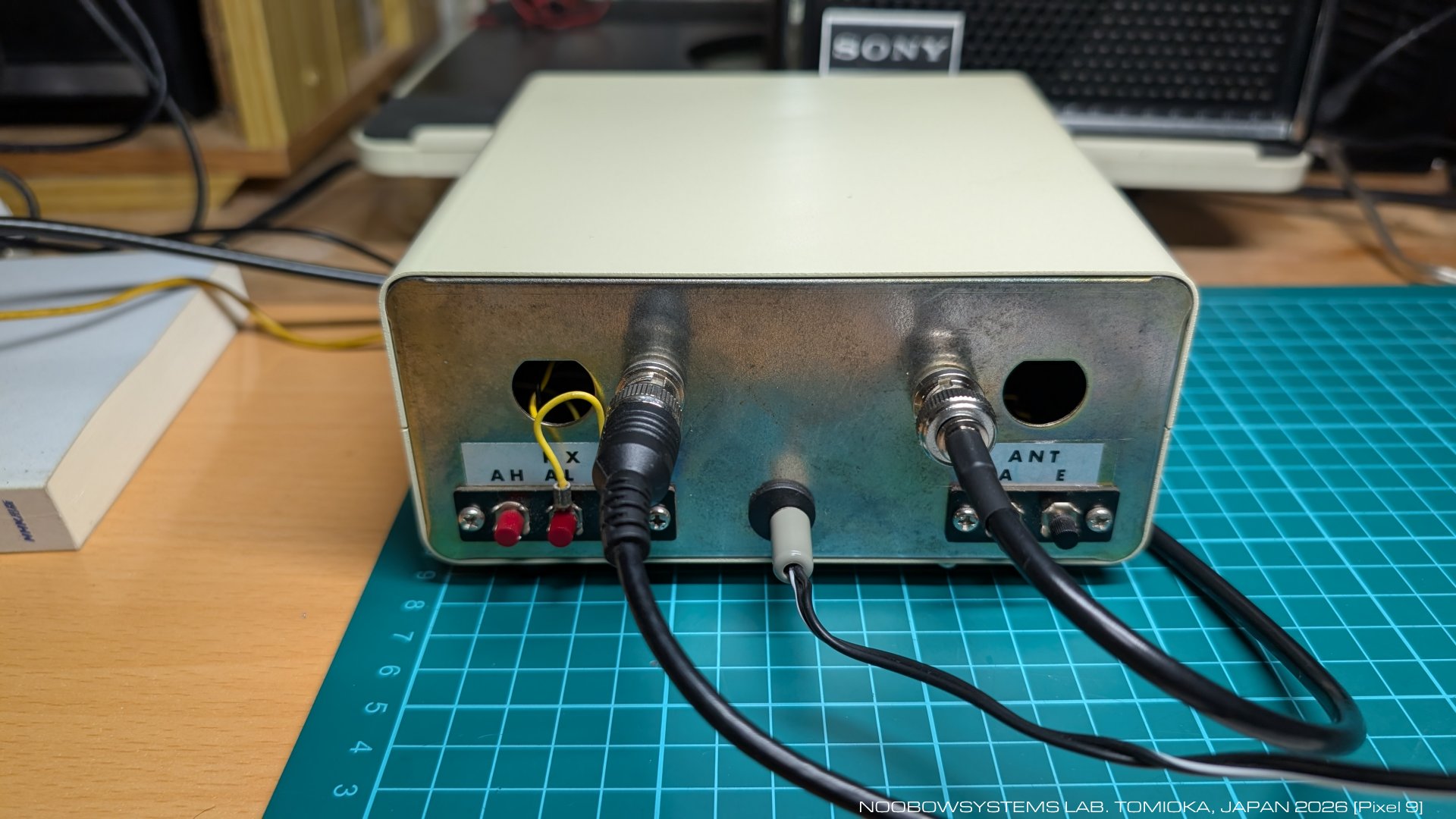

しばらくICF-5800で運用していていい感じなので、

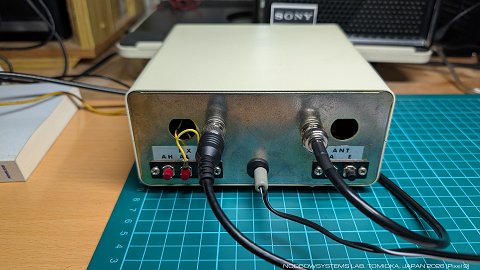

SX-1をすこし使いやすくします。 まずは外部電源ジャックを取りつけ。 SX-1の009P乾電池は50時間かそこらは動作しそうですが、 朝から晩まで使えば16時間、 寝るときに切り忘れてしまうと2～3日で電池切れになってしまいます。 いまは009P電池、安くないですからねえ。 9Vレギュレータ回路を内蔵してDC12V動作できるようにしようかなと思ったのですが、 まずはかんたんに逆接保護も過電圧保護もなく、 外部電源ジャックは内部9V電源ラインに直結。 プラグを刺さなければ内蔵電池で動くようにしました。 ついで、リアパネルのアンテナ端子・受信機端子にBNCジャックを追加。 本機のリアパネルには最初からM型コネクタを取り付けられるように穴が開いていますが、 短波受信機にM型コネクタは大げさすぎますね。 受信機側はAH端子、すなわちハイインピーダンスのほうの信号をBNCにつなぎました。 整合の点では褒められない使い方ですが、 これまたカジュアルな短波受信なら問題なし。 |
 |
|
本機は国道沿いのリサイクルショップで買ったときに受信機に接続するためのコードのほかに、
AL端子とE端子をショートするためのジャンプワイヤも付属してきました。
ロッドアンテナ式トランジスタ短波ラジオにつなぐときはAHハイインピーダンス端子を使い、
そのときはAL端子とE端子をショートしておきます。 今回回路図を描いて、そのしくみが理解できました。 AH端子は3石プリアンプの後段Q3のドレインからRF出力を取り出し、 AL端子はソースから取り出しています。 なるほど、こうやってFET Q3からローインピーダンス出力わ取り出しているわけか。 AH端子を使うとき、ショートジャンパを使わなくてもプリセレクタとして動作させることはできます。 でもFETのソースに入った抵抗のために、Q3のACゲインはいまひとつ。 ショートジャンパを使えば、 ソース抵抗をキャパシタでシャントする形となり、 最大ゲインが出るわけですね。 実際にやってみると、ショートジャンパあり/なしでは、 ICF-5800のチューニングメータにして2目盛りほど信号レベルが違っています。 まあそれはいいとして、不思議なのはフロントパネルのAMPスイッチによる本機のスルー動作。 スイッチがOFFポジションの時は、 アンテナ端子の信号はAL端子に直結になるのです。 だから、AH端子から受信機のアンテナ端子につなぎ、ショートジャンパを取りつけているとき、 AMPスイッチをOFFにするとアンテナがグラウンドに落とされてしまい、 AH端子には全くアンテナからの信号は出ないのです。 なんだか変な作りですね。 ショートジャンパは取りつけずにAL端子を使って受信機に接続するのなら、 AMPスイッチOFFはSX-1をスルーすることになるので狙い通りといえるのですが。 このあたりも、私が本機を入手した当初にテストしてなんだかおかしいと首をひねった理由だったのでしょう。 SX-1の取扱説明書や、あるいは当時の短波ファン雑誌にはそういったことが書かれていたりしたのかな。 |
 |
|

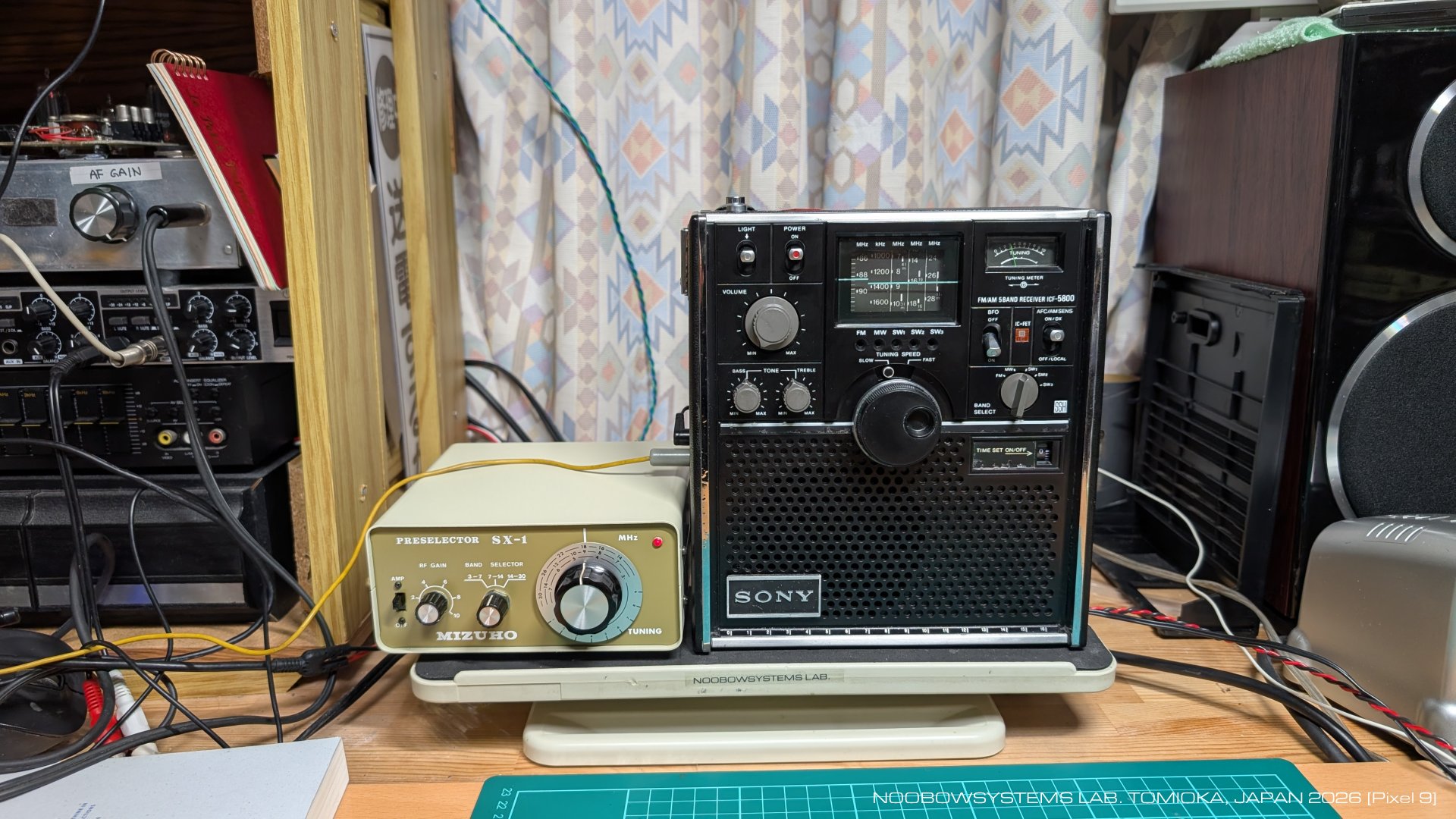

iCF-5800は第3準作業の結果ひとまわり調子が良くなりました。
短波放送を聞くのであれば5800は十分すぎる感度、適切な選択度、
実用上支障のない安定性。
が、高周波増幅なしでアンテナからの信号をいきなり2SC710で周波数変換する5800。
その最大の弱点であるイメージ混信を、SX-1はかなりのところまで改善してくれます。
この2台は本当にナイス・ペアです。 |
 |
